Selezione della macchina: come stimare la potenza richiesta per uno scaricatore di navi a coclea

Selezionando il diritto Scaricatore di navi a vite per le vostre operazioni portuali è una decisione fondamentale che ha un impatto diretto sull'efficienza, sui costi operativi e sull'affidabilità a lungo termine. Al centro di questo processo di selezione c’è la stima accurata dei requisiti di potenza. Un motore sottodimensionato porta a frequenti stalli, maggiore manutenzione e mancato raggiungimento delle velocità di scarico previste, mentre uno sovradimensionato comporta spese in conto capitale non necessarie e un maggiore consumo di energia. Questa guida fornisce un approccio completo e passo passo per stimare la potenza necessaria per a Scaricatore di navi a vite , approfondendo i fattori chiave e i calcoli che definiscono calcolo della potenza del trasportatore a coclea per queste macchine complesse. Un vero e proprio stima della potenza per lo scaricatore di materiali sfusi è fondamentale per garantire prestazioni ottimali e ritorno sull’investimento.

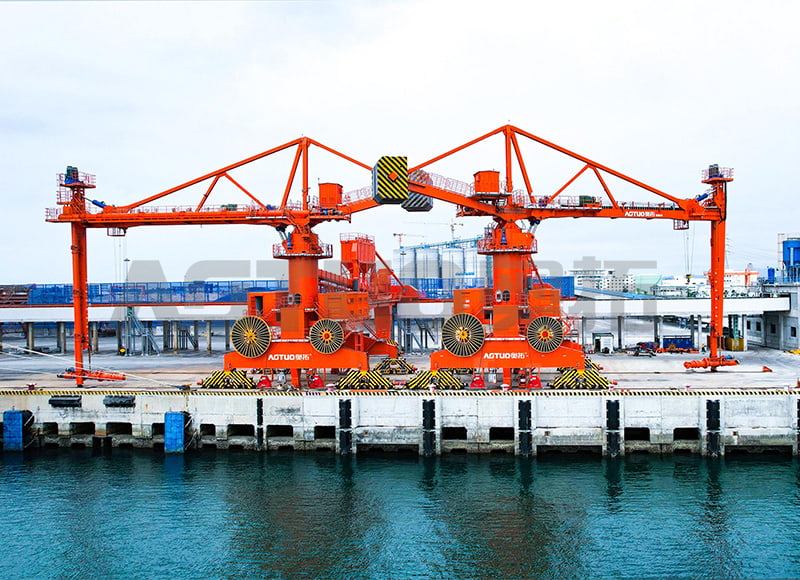

Scaricatore di navi a vite mobile su rotaia 1000-70000 DWT 200-1500 t / h

Comprendere i componenti principali della domanda di energia

La potenza totale richiesta per azionare a Scaricatore di navi a vite non è un singolo valore ma la somma di più componenti distinte. Ciascuno di questi componenti rappresenta una forza che il motore deve superare per spostare il materiale dalla stiva della nave al sistema ricevente a terra. Comprendere questi elementi è il primo passo per ogni indagine accurata guida al dimensionamento del motore dello scaricatore .

• potenza di movimentazione materiali (p _H ): Questa è la potenza necessaria per sollevare e spostare effettivamente il materiale sfuso lungo la lunghezza e l'inclinazione del trasportatore a coclea. È direttamente correlato alla capacità, all'altezza di sollevamento e alla lunghezza del trasportatore.
• potenza di attrito del materiale (p _F ): Mentre il materiale si muove, sfrega contro le eliche e la vasca, creando attrito. Questa componente è influenzata dall'abrasività del materiale e dal suo coefficiente di attrito interno.
• potenza del trasportatore vuoto (P _E ): Questa è la potenza necessaria per far funzionare semplicemente lo scaricatore a vuoto, superando l'attrito meccanico nei cuscinetti, nei riduttori e in altre parti mobili.
• Carichi aggiuntivi: Alla domanda totale contribuiscono anche il funzionamento inclinato, fattori ambientali come la resistenza al vento sul braccio e la potenza necessaria per i sistemi ausiliari come i movimenti di orzata e rotazione.

Fattori chiave che influenzano i requisiti di alimentazione

La stima accurata della potenza è un problema a più variabili. Prima di iniziare qualsiasi calcolo, è essenziale raccogliere dati specifici sul materiale da movimentare e sui parametri operativi dello scaricatore. Questi dati costituiscono la base di un affidabile stima della potenza per lo scaricatore di materiali sfusi .

• Densità apparente del materiale (γ): Il peso per unità di volume (ad esempio, kg/m³) del materiale. I materiali più pesanti come il minerale di ferro richiedono una potenza significativamente maggiore rispetto ai materiali più leggeri come il grano.
• Capacità di scarico (Q): La portata massica desiderata (ad esempio, tonnellate all'ora). Questo è un fattore primario del fabbisogno energetico.
• Lunghezza del trasportatore (L) e inclinazione (H): La distanza orizzontale totale e l'altezza di sollevamento verticale del materiale deve essere trasportato. I trasportatori più lunghi e ripidi richiedono più potenza.
• Fattore di attrito del materiale (f): Un valore adimensionale che rappresenta le caratteristiche del flusso del materiale e la sua interazione con le superfici del trasportatore. È più elevato per materiali appiccicosi o abrasivi.
• Coefficiente di riempimento (φ): Il rapporto tra l'area della sezione trasversale riempita di materiale e l'area totale disponibile. In genere, per i trasportatori a coclea questo valore è compreso tra il 15% e il 45% per evitare il sovraccarico.

Tabella comparativa delle proprietà dei materiali

Le proprietà del materiale sfuso sono forse la variabile più significativa. La tabella seguente fornisce valori tipici per i materiali comuni, che sono input cruciali per il calcolo della potenza del trasportatore a coclea .

Una metodologia di calcolo della potenza passo dopo passo

Mentre per i progetti finali viene spesso utilizzato un software dettagliato, una stima manuale fornisce informazioni preziose. La seguente metodologia, basata sugli standard CEMA (Conveyor Equipment Manufacturers Association), delinea il processo per un trasportatore a coclea orizzontale di base. Questo costituisce il nucleo di qualsiasi guida al dimensionamento del motore dello scaricatore .

Passaggio 1: calcolo della potenza di movimentazione dei materiali (P _H )

Questa è la potenza necessaria per spostare la massa del materiale sulla distanza richiesta. La formula è:

P _H (kW) = (C*L*g)/3600

Dove: C = Capacità (kg/h), L = Lunghezza del trasportatore (m), g = Gravità (9,81 m/s²). Per i trasportatori inclinati, 'L' viene sostituita con la distanza di trasporto totale, il che aumenta significativamente la richiesta di potenza.

• Esempio: Per una capacità di 500 t/h (500.000 kg/h) su 30 metri: P _H = (500.000 * 30 * 9,81) / 3600 = ~40,9 kW.
• Considerazione: Questo componente è più sensibile alle variazioni di capacità e altezza di sollevamento.

Passaggio 2: calcolare la potenza di attrito del materiale (P _F )

Ciò spiega l'attrito tra il materiale e la coclea/conca. La formula è:

P _F (kW) = (C*L*f)/3670

Dove: f è il fattore di attrito del materiale (es. 1,5 per il cemento, 4,0 per il clinker).

• Esempio (continua): Per cemento (f=1,5) oltre i 30 metri: P _F = (500.000 * 30 * 1,5) / 3670 = ~6,1 kW.
• Considerazione: I materiali abrasivi con un fattore 'f' elevato aumenteranno drasticamente questo valore.

Passaggio 3: tenere conto dell'efficienza e determinare la potenza installata

I valori di potenza calcolati sono teorici e non tengono conto delle perdite meccaniche. La potenza totale richiesta all'albero motore si ottiene dividendo la somma di tutti i componenti di potenza per l'efficienza complessiva della trasmissione (η).

P _Totalee = (P _H P _F P _E ) / η

• Efficienza (η): Per un sistema che comprende una scatola del cambio e cuscinetti, η è generalmente compreso tra 0,85 e 0,95.
• potenza del trasportatore vuoto (P _E ): Questo può essere stimato dai dati del produttore o come una piccola percentuale (ad esempio, 5-10%) della potenza del materiale per le stime iniziali.
• Dimensionamento finale: Un fattore di sicurezza del 10-15% viene solitamente aggiunto a P _Totalee per arrivare alla potenza finale del motore installato, garantendo che possa gestire carichi di avvio e sovraccarichi minori.

Considerazioni avanzate per le applicazioni del mondo reale

Il calcolo di base fornisce una base, ma nel mondo reale specifica dello scaricatore a vite richiede di tenere conto di dinamiche più complesse. Aziende con una vasta esperienza ingegneristica, come Hangzhou Aotuo Mechanical and Electrical Co., Ltd., integrano questi fattori nei loro progetti di apparecchiature in grado di gestire fino a 3.000 t/h.

• Azionamenti a frequenza variabile (VFD): L'utilizzo di un VFD consente al motore di funzionare a velocità diverse e fornisce un "avvio graduale", riducendo la corrente di picco e lo stress meccanico durante l'avvio, che può essere superiore alla potenza di funzionamento.
• Condizioni non standard: Le operazioni in condizioni di freddo estremo possono influenzare le proprietà dei materiali e la viscosità del lubrificante, mentre l'elevata umidità può aumentare l'adesione di alcuni materiali, incidendo entrambi sulla richiesta di energia.
• Unità di azionamento multiple: Per gli scaricatori a coclea molto lunghi, la potenza può essere fornita da più motori posizionati ad intervalli lungo la lunghezza per evitare un'eccessiva torsione sull'albero della coclea.
• Potenza dell'integrazione del sistema: Il totale stima della potenza per lo scaricatore di materiali sfusi deve includere anche l'energia necessaria per il sollevamento (sollevamento/abbassamento) del braccio, la rotazione (rotazione) dello scaricatore e i sistemi di raccolta delle polveri.

Domande frequenti

Qual è l'errore più comune nel dimensionare un motore per uno scaricatore di navi a coclea?

L'errore più comune e costoso è sottovalutare il fattore di attrito del materiale (valore "f") e l'inefficienza complessiva del sistema. Gli ingegneri spesso si concentrano sulla potenza di sollevamento di base (P _H ) ma non riescono a tenere adeguatamente conto dell'energia aggiuntiva richiesta per spingere materiali abrasivi o appiccicosi come il clinker o il carbone bagnato attraverso la vasca. Questa svista, combinata con l'utilizzo di un'efficienza di trasmissione eccessivamente ottimistica, porta a selezionare un motore sottodimensionato che si sovraccaricherà costantemente, scatterà e avrà una durata di vita ridotta. Un robusto guida al dimensionamento del motore dello scaricatore enfatizza sempre i fattori di attrito conservativi e specifici del materiale.

In che modo la scelta del materiale influisce sul calcolo della potenza oltre alla semplice densità?

Mentre la densità influisce direttamente sulla potenza di movimentazione dei materiali (P _H ), le caratteristiche fisiche del materiale influenzano profondamente il Potere di Attrito del Materiale (P _F ). Un materiale abrasivo come il minerale di ferro o il clinker ha un fattore di attrito molto elevato ('f'), che può moltiplicare la P _F componente molte volte superiore a quello di un materiale a flusso libero come il grano. Inoltre, i materiali con tendenza ad incrostarsi o ad aderire richiedono un coefficiente di riempimento (φ) inferiore per evitare blocchi, che potrebbero richiedere una vite di diametro maggiore che funzioni a una velocità diversa per ottenere la stessa capacità, influenzando indirettamente l'equilibrio di potenza. Pertanto, un approfondito calcolo della potenza del trasportatore a coclea è impossibile senza proprietà dettagliate del materiale.

Per uno scaricatore a coclea è meglio avere un motore maggiorato o sottodimensionato?

Sebbene entrambi presentino degli inconvenienti, un motore sottodimensionato è inequivocabilmente l’opzione peggiore. Un motore sottodimensionato non riuscirà a fornire la capacità richiesta, si fermerà sotto carico, si surriscalderà e richiederà una manutenzione costante, con conseguenti tempi di fermo e costi operativi eccessivi. Un motore sovradimensionato, pur comportando un esborso di capitale iniziale maggiore e funzionando potenzialmente in un punto meno efficiente della sua curva di potenza, svolgerà il compito in modo affidabile. Con i moderni azionamenti a frequenza variabile (VFD), l'inefficienza operativa di un motore sovradimensionato può essere mitigata. Pertanto, in caso di dubbio, è una pratica industriale standard applicare un fattore di sicurezza e propendere per un motore leggermente più grande per garantire l'affidabilità, un principio chiave in specifica dello scaricatore a vite .

Posso utilizzare un calcolo standard del trasportatore a coclea per un'applicazione di scaricamento di navi?

È possibile utilizzarlo come punto di partenza, ma uno scaricatore di navi introduce complessità uniche che un calcolo standard potrebbe non catturare. La natura dinamica dell'operazione, in cui la lunghezza e l'inclinazione della coclea interna possono cambiare man mano che il boma viene orzato e la posizione della nave cambia, significa che la richiesta di energia non è costante. Inoltre, la necessità di elevata affidabilità in un ambiente portuale esigente, attivo 24 ore su 24, 7 giorni su 7, giustifica fattori di sicurezza più ampi. Si consiglia vivamente di utilizzare software di ingegneria specializzato o di consultare produttori esperti che abbiano una comprovata esperienza nel settore stima della potenza per lo scaricatore di materiali sfusi sistemi che devono funzionare in queste condizioni variabili e difficili.
